Λεπτομέρειες:
|
| Εφαρμογή: | SMT Magazine Loader and Unloader Systems | Περιγραφή: | Φορτωτής φορτωτών PCB τύπων περιοδικών |
|---|---|---|---|
| Μάρκα: | INFITEK | Μοντέλο: | LD-xxl-TN |
| Μέγεθος PCB: | 50*80-610*460 χιλ. | Χαρακτηριστικά: | Φιλικός προς το χρήστη πίνακας ελέγχου μεμβράνης LED μαλακής αφής |
| Εγγύηση: | 1 χρόνο εγγύηση | Αξιοπιστία: | σχέδιο για τη βιομηχανική χρήση |
| Συσκευασία: | Ξύλινο κλουβί ή ξύλινο κιβώτιο | ||
| Υψηλό φως: | 610*460mm SMT Magazine Loader,SMT Magazine Loader XXL,SMT Loader Machine |
||
Automatic Magazine Type PCB Loader για PCB μεγέθους XXL - Μεγέθη PCB 50*80-610*460mm |Εξοπλισμός χειρισμού πλακέτας INFITEK
Το SMT PCB Magazine Loader χρησιμοποιείται στη μεταφορά PCB παραγωγής SMT.Το Automatic Loader and Unloader έχει σχεδιαστεί για τη φόρτωση και την εκφόρτωση PCB, ένα PCB που έρχεται παραλαμβάνεται από τον προσαρτημένο μεταφορέα και στη συνέχεια ωθείται μέσα στον γεμιστήρα από έναν ειδικά σχεδιασμένο ωθητή.Το περιοδικό ευρετηριάζει στην επόμενη θέση και είναι έτοιμο για τον επόμενο κύκλο εκφόρτωσης.Συνδεθείτε με τη γραμμή παραγωγής SMT και AI, ο σχεδιασμός ασφαλείας διασφαλίζει ότι δεν θα σπάσει κανένα PCB όταν πιέζεται και έτσι μειώνει το ποσοστό ελαττωμάτων.Η λειτουργία ευκινησίας με υψηλή ακρίβεια, αυτόματη καταμέτρηση και λειτουργίες συναγερμού σφαλμάτων, απαιτείται για μια πλήρη γκάμα αυτόματου εξοπλισμού.Άπειρος αυτοματισμόςΤο SMT PCB Magazine Loader Loader είναι ένας εύχρηστος μεταφορέας συνδέσμων και εξοπλισμένος με πίνακα ελέγχου μεμβράνης LED μαλακής αφής.

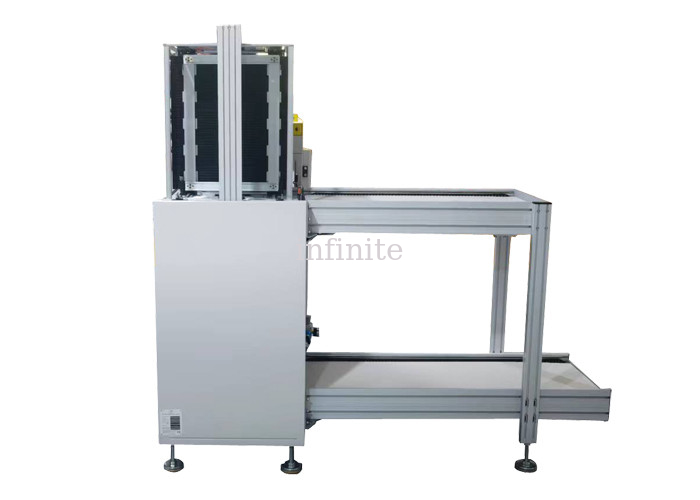

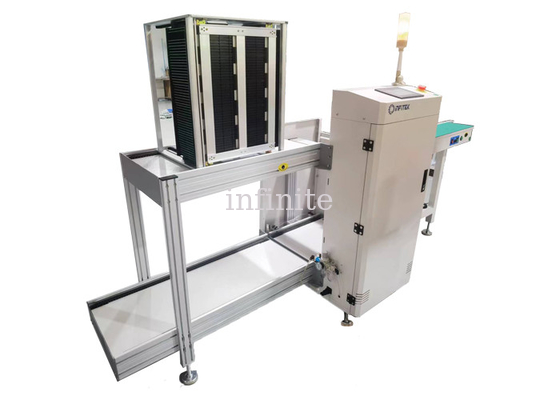

SMT PCB Magazine Loader
Μοντέλο: LD-XXL-TN
Ισχύοντα μεγέθη PCB: 50*80-610*460 (mm)
Μέγεθος γεμιστήρα PCB: 630*530*563 (mm)
Διαστάσεις μηχανής: 2065*1230*1250 (mm)
Βάρος μηχανής: 350 kg.
Χαρακτηριστικά:
| ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ | |
| Περιγραφή | Αυτή η μονάδα χρησιμοποιείται για φόρτωση και PCB με χρήση γεμιστήρα PCB |
| Αριθμός περιοδικού | Loader: άνω 1, κάτω 2 / Unloader: άνω 1, ,κάτω 1 |
| Χρονική τροφοδοσία PCB | Δευτερόλεπτα 6 Περίπου.ή διευκρινίστε |
| Βήμα ευρετηρίασης χρόνου αντικατάστασης περιοδικού | 10.20.30.40mm ή προσδιορίστε |
| Παροχή ηλεκτρικού ρεύματος | AC1P110V/220V |
| Εξουσία | Μέγιστο 300 VA |
| Πίεση αέρα | 4-6 bar, 10lt/min μέγ |
| Ύψος μεταφοράς | 900±20mm (ή προσαρμοσμένο) |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά |
Διάγραμμα λειτουργίας:
