Λεπτομέρειες:
|
| Εφαρμογή: | Double-sided βατραχοπέδιλο PCB/μεταφορέας αναστροφέων | Περιγραφή: | Αναστροφέας PCB SMT/μεταφορέας βατραχοπέδιλων PCB |
|---|---|---|---|
| Μάρκα: | INFITEK | Μοντέλο: | Δις-350w-TN |
| Χαρακτηριστικά: | Αυτή η μονάδα χρησιμοποιείται για να αναστρέψει PCBs (180 ο) για τη «double-sided» διαδικασία | Εγγύηση: | 1 χρόνο εγγύηση |
| Αξιοπιστία: | σχέδιο για τη βιομηχανική χρήση | Συσκευασία: | Ξύλινο κουτί συσκευασία |
| Επισημαίνω: | Πτυσσόμενο μοτέρ PCB Flipper,180 μοιρών PCB Flipper,PCB Inverter 445*35mm |
||

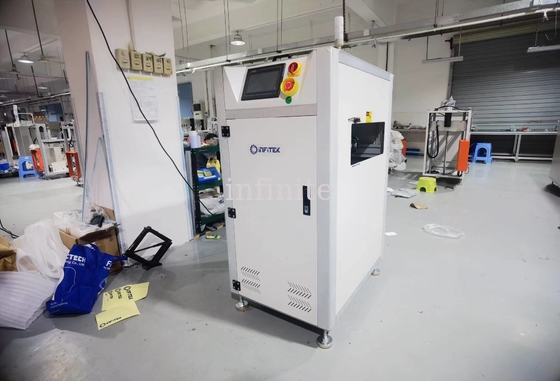

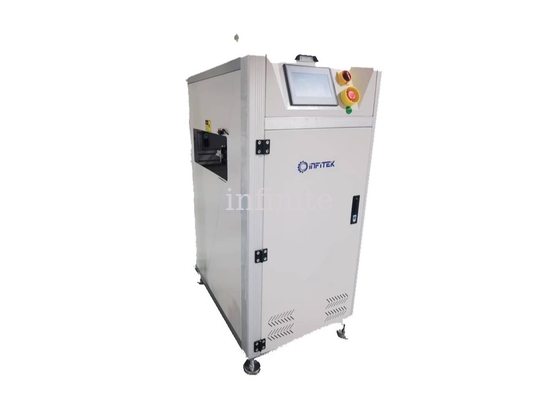

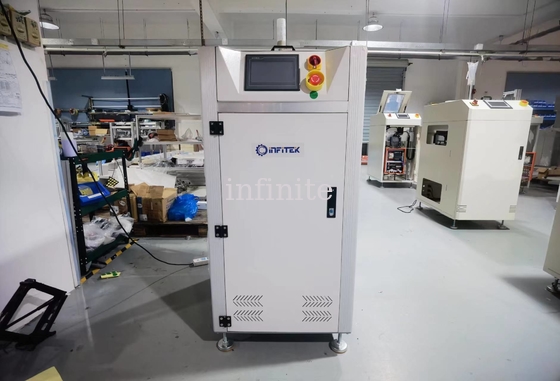

Μετατροπέας PCB γραμμής παραγωγής SMT για μέγεθος PCB 50*50mm έως 445*35mm |Εξοπλισμός χειρισμού πλακέτας INFITEK
Το INFITEK SMT PCB Inverter / PCB Flipper Conveyor έχει σχεδιαστεί για να αναστρέφει (αναποδογυρίζει) τις σανίδες και να τις τροφοδοτεί στη γραμμή παραγωγής από έναν ενσωματωμένο μεταφορέα τύπου επίπεδης ζώνης.Η μονάδα INFITEK SMT PCB Inverter / PCB Flipper Conveyor έχει σχεδιαστεί για να αναστρέφει (αναποδογυρίζει) τις σανίδες και να τις τροφοδοτεί στη γραμμή παραγωγής από έναν ενσωματωμένο μεταφορέα τύπου επίπεδης ζώνης.Αυτό το σύστημα μεταφοράς SMT έχει σχεδιαστεί με έναν εύχρηστο πίνακα ελέγχου μεμβράνης ελέγχου LED "μαλακής αφής".Το INFITEK SMT PCB Inverter / PCB Flipper Conveyor διαθέτει σταθερή και ακριβή ανύψωση (ανασυρόμενος κινητήρας) και μια εύκολη βίδα μολύβδου ρύθμισης πλάτους ράγας PCB.Με κλειστή σχεδίαση με περιοριστή στροφής που εξασφαλίζει το υψηλότερο επίπεδο ασφάλειας.Το INFITEK PCB Inverter/Flipper διατίθεται σε διαφορετικά μεγέθη και μπορεί να προσαρμοστεί κατόπιν παραγγελίας
PCB INVERTER / PCB Fliffer Conveyor
Μοντέλο: BI-350W-TN
Ισχύοντα μεγέθη PCB: 50*50-445*350 (mm)
Διαστάσεις μηχανήματος: 500*725*1250 (mm)
Βάρος μηχανής: Περίπου.120 κιλά.
Χαρακτηριστικά:
| ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ | |
| Περιγραφή | Αυτή η μονάδα χρησιμοποιείται για την αναστροφή PCB (180 μοίρες) για τη διαδικασία "διπλής όψης" |
| Χρόνος κύκλου | Περίπου 10 δευτερόλεπτα |
| Τύπος ζώνης | πεπλατυσμένη ζώνη |
| Παροχή ηλεκτρικού ρεύματος | AC1P110V/220V |
| Εξουσία | Μέγιστο 150 VA |
| Πίεση αέρα | 4-6bar, 1,1lt/min μέγ |
| Ύψος μεταφοράς | 900±20mm (ή προσαρμοσμένο) |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά |
| ΠΡΟΔΙΑΓΡΑΦΕΣ | |||
| Μοντέλο |
Διάσταση (Μ*Π*Ω ΜΜ) |
Μέγεθος PCB (MM) | Βάρος (KG) |
| BI-350W-TN | 500*725*1250 | 50*50-445*350 | 120 |
| BI-460W-TN | 600*856*1250 | 50*50-550*460 | 160 |
