Λεπτομέρειες:
|
| Εφαρμογή: | Διπλής χρήσεως φορτωτής PCB για το γυμνό πίνακα και τοποθετημένο PCBs | Περιγραφή: | PCB DESTACKER + ΦΟΡΤΩΤΉΣ ΠΕΡΙΟΔΙΚΏΝ (PCB τύπων Μ) |
|---|---|---|---|
| Εφαρμόσιμο μέγεθος PCB: | 50*80-330*250 χιλ. | Μοντέλο: | Lc-μ-TN |
| Χαρακτηριστικά: | Διάρκεια και μακριά ζωή υπηρεσιών που εγγυώνται | Μάρκα: | INFITEK |
| Εγγύηση: | 1 χρόνος | Αξιοπιστία: | Βιομηχανικός βαθμός |
| Συσκευασία: | Ξύλινο κουτί | ||
| Υψηλό φως: | AC 220V SMT PCB Loader,SMT PCB Loader M Μέγεθος |
||

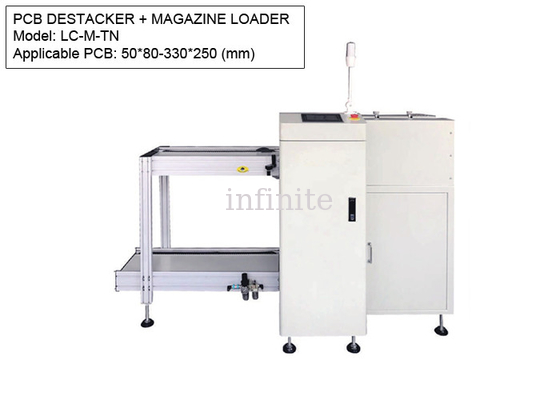

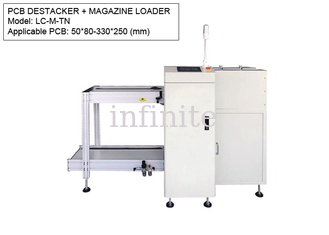

PCB Destacker + Magazine Loader - SMT PCB Loader διπλής χρήσης για PCB μεγέθους M |Εξοπλισμός χειρισμού πλακέτας INFITEK
Το INFITEK LC-M-TN PCB Destacker + Magazine Loader είναι ένας φορτωτής PCB διπλής χρήσης που χρησιμοποιείται στη γραμμή παραγωγής SMT.Αυτός ο εξοπλισμός χειρισμού πλακέτας μπορεί να χρησιμοποιηθεί ως PCB Destacker και Magazine Loader.Το LC-M-TN Destacker + Magazine Loader έχει σχεδιαστεί για PCB μεγέθους M με μεγέθη από 50*80mm έως 330*250mm.
Ως PCB Stacker - αυτή η λειτουργία χρησιμοποιείται για τη φόρτωση του PCB γυμνής πλακέτας στην επόμενη διαδικασία.
Ως Magazine Loader - αυτή η λειτουργία χρησιμοποιείται για τη φόρτωση ενός PCB που έχει ήδη εξαρτήματα SMD τοποθετημένα στη μία πλευρά και είναι απαραίτητο να επιστρέψετε στη διαδικασία εκτύπωσης και τοποθέτησης SMT στην άλλη πλευρά (PCB 2 πλευρών).
Όνομα μηχανήματος: PCB DESTACKER + MAGAZINE LOADER (ΔΙΠΛΗΣ ΧΡΗΣΗΣ PCB LOADER)
Μοντέλο: LC-M-TN
Μέγεθος PCB: Τύπος M - 50*80-330*250 (mm)
Μέγεθος περιοδικού PCB: 355*320*563
Διαστάσεις μηχανής: 1850*855*1250
Εκτιμ.Βάρος μηχανής: Περίπου.190 κιλά
Χαρακτηριστικά:
| ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ | |
| Περιγραφή | Αυτή η μονάδα χρησιμοποιείται για τη λειτουργία αυτόματης φόρτωσης πλακών διπλής όψης και πλακέτας πομποδέκτη (φορτωτής διπλής χρήσης PCB - μπορεί να λειτουργήσει ως φορτωτής PCB Bareboard ή ως φορτωτής περιοδικού. |
| Αριθμός περιοδικού | Άνω Μεταφορέας: 1 γεμιστήρας, Κάτω Μεταφορέας: 2 γεμιστήρας |
| Βήμα ευρετηρίασης | 10.20.30.40mm ή προσδιορίστε |
| Μέγιστη χωρητικότητα PCB | 400 τμχ (PCB πάχους 0,6 mm) |
| Χρόνος κύκλου | Περίπου12 δευτερόλεπτα ή καθορίστε |
| Παροχή ηλεκτρικού ρεύματος | AC1P110V/220V |
| Εξουσία | Μέγιστο 300VA |
| Πίεση αέρα | 4-6 bar, 30lt/min μέγ |
| Ύψος μεταφοράς | 900±20mm (ή προσαρμοσμένο) |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά |
