Λεπτομέρειες:
|
| Εφαρμογή: | NG και ΕΝΤΆΞΕΙ αυτόματος χωρισμός PCB στη γραμμή παραγωγής SMT | Περιγραφή: | Οριζόντια μηχανή NG/OK (PCB μεγέθους LL) |
|---|---|---|---|
| Εφαρμόσιμο μέγεθος PCB: | 50*80-530*390 χλστ | Μοντέλο: | NL-ll-TN |
| Χαρακτηριστικά: | Ανθεκτική και μακριά ζωή υπηρεσιών | Μάρκα: | INFITEK |
| Εγγύηση: | 1 χρόνος | Αξιοπιστία: | Βιομηχανικός βαθμός |
| Συσκευασία: | Ξύλινα κλουβί/κιβώτιο | ||
| Υψηλό φως: | οθόνη αφής SMT Handling Equipment,XL SMT Handling Equipment,NG buffer PLC Control |
||

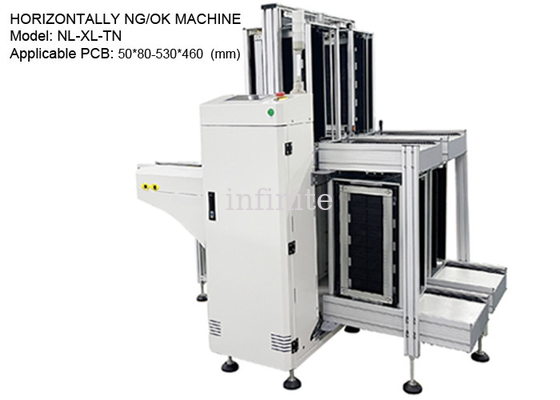

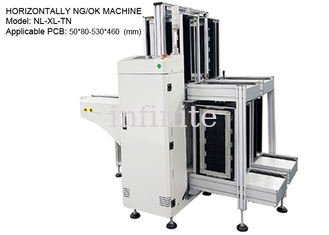

Οριζόντια μηχανή NG/OK - Μεταφορέας διαχωρισμού NG και OK PCB για PCB μεγέθους XL |Εξοπλισμός χειρισμού πλακέτας INFITEK
Το INFITEK NL-XL-TN Horizontally NG/OK Machine είναι ένας εξοπλισμός χειρισμού σανίδων που χρησιμοποιείται στη γραμμή παραγωγής SMT.Η λειτουργία του Horizontally NG/OK Machine είναι ο αυτόματος διαχωρισμός καλών PCB και NG PCB μετά τη διαδικασία AOI.Το μηχάνημα AOI τροφοδοτεί αυτόματα το αποτέλεσμα της επιθεώρησης στη μηχανή NG/OK και αυτό το μεταφορικό σύστημα SMT διαχωρίζει αυτόματα τα PCB NG και τα αποθηκεύει σε γεμιστήρα PCB.Το NL-XL-TN είναι το μοντέλο Horizontally NG/OK Machine σχεδιασμένο για PCB μεγέθους XL.Εδώ μπορούν να χρησιμοποιηθούν PCB με μεγέθη από 50*80mm έως 530*460mm.Ο εξοπλισμός χειρισμού πλακέτας INFITEK έχει μια ποικιλία σχεδίων που μπορούν να χρησιμοποιηθούν σε μεταφορά PCB SMT, DIP και PCBA.Ο εξοπλισμός χειρισμού πλακών που κατασκευάζεται από την INFITEK χρησιμοποιεί γνήσια ανταλλακτικά και λογισμικό και σχέδια που έχουν αναπτυχθεί ανεξάρτητα.
Όνομα μηχανήματος: Οριζόντια NG/OK Machine
Μοντέλο: NL-XL-TN
Μέγεθος PCB: 50*80-530*460 (mm)
Μέγεθος γεμιστήρα PCB: 535*530*563 (mm)
Διαστάσεις μηχανής: 2330*1950*1250 (mm)
Εκτιμ.Βάρος μηχανής: Περίπου.400 κιλά
Χαρακτηριστικά:
| ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ | |
| Περιγραφή | Αυτή η μονάδα χρησιμοποιείται για την αυτόματη λειτουργία φόρτωσης πλακών διπλής όψης και πλακέτας πομποδέκτη |
| Αριθμός περιοδικού | Άνω Μεταφορέας: 1 γεμιστήρας, Κάτω Μεταφορέας: 1 γεμιστήρας |
| Χρόνος αντικατάστασης περιοδικού | Περίπου 30 δευτερόλεπτα ή καθορίστε |
| Βήμα ευρετηρίασης | 10.20.30.40mm ή προσδιορίστε |
| Παροχή ηλεκτρικού ρεύματος | AC1P110V/220V |
| Εξουσία | Μέγιστο 300VA |
| Πίεση αέρα | 4-6 bar, 10lt/min μέγ |
| Ύψος μεταφοράς | 900±20mm (ή προσαρμοσμένο) |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά |
