Λεπτομέρειες:
|
| Εφαρμογή: | 2in1 φορτωτής PCB για τη χρήση γραμμών παραγωγής SMT | Περιγραφή: | Αυτόματη ηλεκτρική σκούπα και φορτωτής PCB περιοδικού |
|---|---|---|---|
| Μοντέλο: | VL-L-TN | Μέγεθος PCB: | 50*80-445*330 χλστ |
| Χαρακτηριστικά: | Διπλής χρήσεως φορτωτής PCB | Μάρκα: | INFITEK από Infinite Automation |
| Εγγύηση: | Περίοδος εγγύησης 1 έτους | Αξιοπιστία: | Για τη βιομηχανική χρήση |
| Συσκευασία: | Ξύλινα κιβώτιο/κλουβί | ||
| Υψηλό φως: | Αυτόματος φορτωτής PCB από κράμα αλουμινίου,αυτόματος φορτωτής PCB 445*330 mm |
||

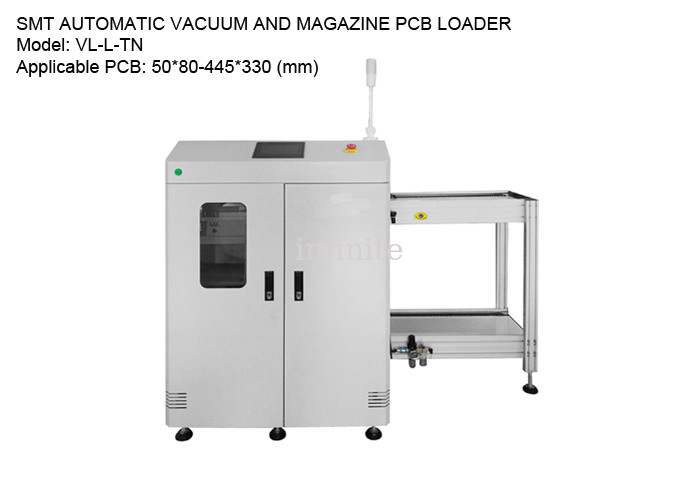

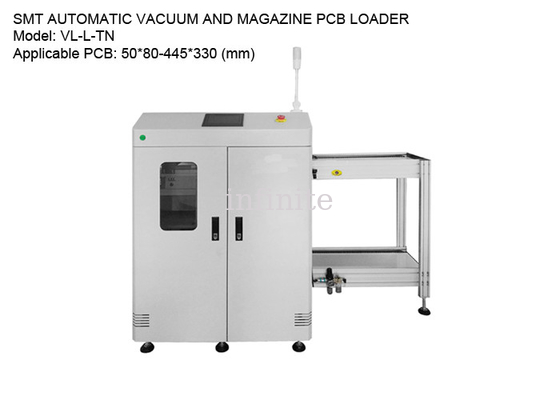

SMT Automatic Vacuum and Magazine PCB Loader - 2in1 PCB Loader, 50*80-445*330mm PCB |Εξοπλισμός χειρισμού πλακέτας INFITEK
Το INFITEK VL-L-TN Automatic Vacuum and Magazine PCB Loader είναι ένας φορτωτής PCB 2 σε 1 που χρησιμοποιείται στη γραμμή παραγωγής SMT.Αυτός ο εξοπλισμός χειρισμού πλακών είναι κατάλληλος για γραμμές παραγωγής SMT που χρησιμοποιούν PCB 2 όψεων και χρησιμοποιούν την ίδια γραμμή παραγωγής για διεργασίες πάνω και κάτω πλευράς.Το αυτόματο μηχάνημα φόρτωσης PCB κενού και γεμιστήρα INFITEK VL-L-TN μπορεί να χρησιμοποιηθεί ως φορτωτής κενού και γεμιστήρας PCB.Αυτός ο εξοπλισμός χειρισμού πλακέτας SMT διπλής χρήσης έχει σχεδιαστεί για χρήση με τα μικρότερα μεγέθη PCB τύπου L που κυμαίνονται από 50*80mm έως 445*330mm.
SMT ΑΥΤΟΜΑΤΗ ΚΕΝΟ ΚΑΙ ΦΟΡΤΩΤΗΣ PCB γεμιστήρα
Μοντέλο: VL-L-TN
Ισχύοντα μεγέθη PCB: 50*80-445*330 (mm)
Μέγεθος γεμιστήρα PCB: 460*400*563 (mm)
Διαστάσεις μηχανής: 2220*945*1250 (mm)
Βάρος μηχανής: Περίπου.240 κιλά.
Χαρακτηριστικά:
| ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ | |
| Περιγραφή | Αυτή η μονάδα χρησιμοποιείται για την αυτόματη λειτουργία φόρτωσης πλακών διπλής όψης και πλακέτας πομποδέκτη |
| Αριθμός περιοδικού | Άνω Μεταφορέας: 1 γεμιστήρας, Κάτω Μεταφορέας: 2 γεμιστήρας |
| Βήμα ευρετηρίασης | 10.20.30.40mm ή προσδιορίστε |
| Μέγιστη χωρητικότητα PCB | 400 τμχ (PCB πάχους 0,6 mm) |
| Χρόνος κύκλου | Περίπου12 δευτερόλεπτα ή καθορίστε |
| Παροχή ηλεκτρικού ρεύματος | AC1P110V/220V |
| Εξουσία | Μέγιστο 300VA |
| Πίεση αέρα | 4-6 bar, 30lt/min μέγ |
| Ύψος μεταφοράς | 900±20mm (ή προσαρμοσμένο) |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά |
| ΠΡΟΔΙΑΓΡΑΦΕΣ | ||||
| Μοντέλο |
Διάσταση (Μ*Π*Ω ΜΜ) |
Μέγεθος PCB (MM) |
Μέγεθος ράφι (Μ*Π*Ω ΜΜ) |
Βάρος (KG) |
| VL-M-TN | 1800*865*1250 | 50*80-330*250 | 355*320*563 | 200 |
| VL-L-TN | 2220*945*1250 | 50*80-445*330 | 460*400*563 | 240 |
| VL-LL-TN | 2450*1110*1250 | 50*80-530*390 | 535*460*563 | 280 |
| VL-XL-TN | 2450*1250*1250 | 50*80-530*460 | 535*530*563 | 320 |
Διάγραμμα Λειτουργίας
