Λεπτομέρειες:
|
| Εφαρμογή: | 2 σε 1 φορτωτή PCB για τη χρήση γραμμών παραγωγής SMT | Περιγραφή: | PCB Vacuum and Magazine PCB Loader |
|---|---|---|---|
| Μοντέλο: | Vl-ll-TN | Μέγεθος PCB: | 50*80-530*390mm |
| Χαρακτηριστικά: | Διπλής χρήσεως φορτωτής PCB | Μάρκα: | INFITEK |
| Εγγύηση: | 1 χρόνος | Αξιοπιστία: | Σχεδιασμένος για τη βιομηχανική χρήση |
| Συσκευασία: | ξύλινο κιβώτιο | ||
| Υψηλό φως: | Αυτόματο μηχάνημα φόρτωσης SMT,Μηχάνημα φόρτωσης SMT 530*390 mm,φορτωτής PCB 2 σε 1 |
||
SMT Automatic Vacuum and Magazine PCB Loader - 2in1 PCB Loader, 50*80-530*390mm PCB |Εξοπλισμός χειρισμού πλακέτας INFITEK
Το INFITEK VL-LL-TN SMT αυτόματο κενό και το περιοδικό PCB Loader είναι ένας εξοπλισμός χειρισμού πλακέτας διπλής χρήσης κατάλληλο για γραμμές παραγωγής SMT που χρησιμοποιούν PCB με διπλό όροφο.Αυτός ο φορτωτής PCB μπορεί να χρησιμοποιηθεί ως φορτωτής κενού για PCB γυμνής πλακέτας.Και εάν είναι απαραίτητο να τοποθετήσετε ένα PCB που έχει ήδη στερέωση στην επάνω πλευρά, μπορείτε να χρησιμοποιήσετε το Magazine Loader.Το INFITEK VL-LL-TN SMT Automatic Vacuum and Magazine PCB Loading Machine είναι σχεδιασμένο για PCB τύπου LL.Μπορεί να χρησιμοποιηθεί σε PCB με μεγέθη από 50*80-530*390mm.

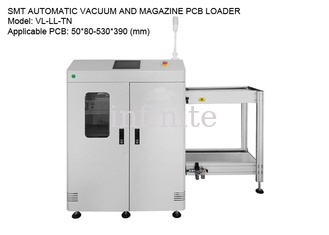

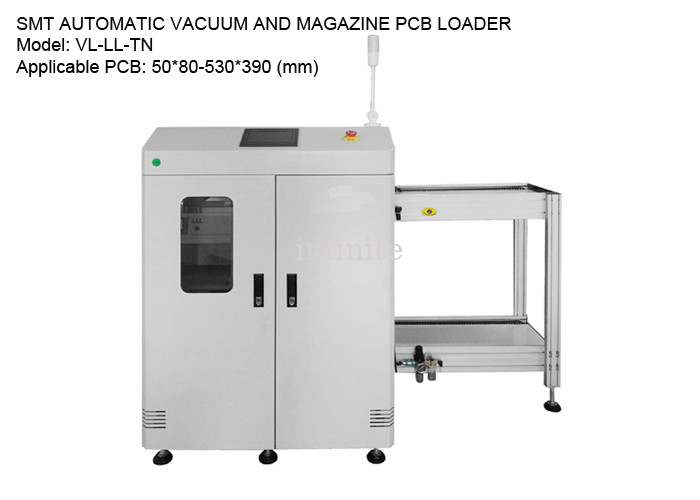

SMT ΑΥΤΟΜΑΤΗ ΚΕΝΟ ΚΑΙ ΦΟΡΤΩΤΗΣ PCB γεμιστήρα
Μοντέλο: VL-LL-TN
Ισχύοντα μεγέθη PCB: 50*80-530*390 (mm)
Μέγεθος γεμιστήρα PCB: 535*460*563 (mm)
Διαστάσεις μηχανής: 2450*1110*1250 (mm)
Βάρος μηχανής: Περίπου.280 κιλά.
Χαρακτηριστικά:
| ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ | |
| Περιγραφή | Αυτή η μονάδα χρησιμοποιείται για την αυτόματη λειτουργία φόρτωσης πλακών διπλής όψης και πλακέτας πομποδέκτη |
| Αριθμός περιοδικού | Άνω Μεταφορέας: 1 γεμιστήρας, Κάτω Μεταφορέας: 2 γεμιστήρας |
| Βήμα ευρετηρίασης | 10.20.30.40mm ή προσδιορίστε |
| Μέγιστη χωρητικότητα PCB | 400 τμχ (PCB πάχους 0,6 mm) |
| Χρόνος κύκλου | Περίπου12 δευτερόλεπτα ή καθορίστε |
| Παροχή ηλεκτρικού ρεύματος | AC1P110V/220V |
| Εξουσία | Μέγιστο 300VA |
| Πίεση αέρα | 4-6 bar, 30lt/min μέγ |
| Ύψος μεταφοράς | 900±20mm (ή προσαρμοσμένο) |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά |
Διάγραμμα Λειτουργίας
