Λεπτομέρειες:
|
| Εφαρμογή: | 2 σε 1 φορτωτή PCB για τη χρήση γραμμών παραγωγής SMT | Περιγραφή: | PCB Vacuum and Magazine PCB Loader |
|---|---|---|---|
| Μοντέλο: | Vl-XL-TN | Μέγεθος PCB: | 50*80-530*460 χλστ |
| Χαρακτηριστικά: | Διπλής χρήσεως γυμνός πίνακας και double-sided φορτωτής PCB | Μάρκα: | INFITEK |
| Εγγύηση: | Ενας χρόνος | Αξιοπιστία: | σχεδιασμός βιομηχανικής χρήσης |
| Συσκευασία: | Ξύλινο κλουβί ή ξύλινο κιβώτιο | ||
| Υψηλό φως: | SMT Magazine Loader 530*460mm,2 in 1 SMT Magazine Loader,PCB Vacuum Loader |
||

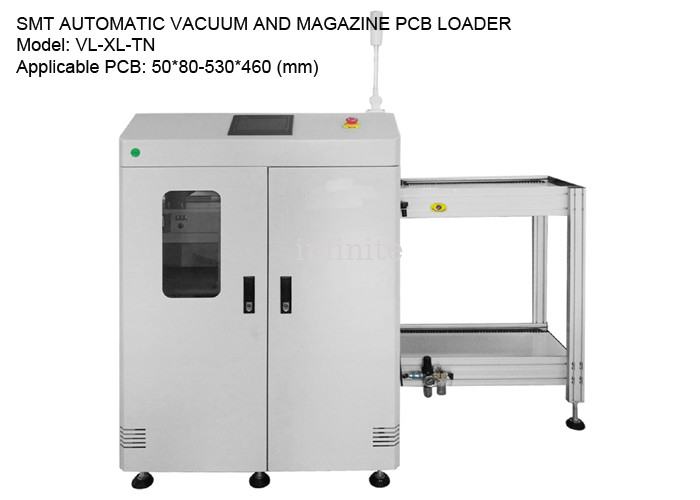

SMT Automatic Vacuum and Magazine PCB Loader - 2in1 PCB Loader, 50*80-530*460mm PCB |Εξοπλισμός χειρισμού πλακέτας INFITEK
Ο INFITEK VL-XL-TN διπλής χρήσης PCB Loader είναι ένας εξοπλισμός χειρισμού πλακών που χρησιμοποιείται στη γραμμή παραγωγής SMT.Αυτό το μηχάνημα φόρτωσης PCB 2 σε 1 μπορεί να χρησιμοποιηθεί ως φορτωτής τύπου Vaccum για PCB γυμνής πλακέτας και ως Magazine Loader για PCB διπλής όψης.Αυτό το σύστημα μεταφοράς SMT είναι ειδικά σχεδιασμένο για γραμμές παραγωγής SMT που παράγουν διπλής όψης τοποθετημένο PCB.Το INFITEK VL-XL-TN SMT Automatic Vacuum and Magazine PCB Loader είναι το μοντέλο που έχει σχεδιαστεί για PCB τύπου XL και έχει ρυθμιζόμενο πλάτος που μπορεί να φορτώσει PCB με μεγέθη από 50*80mm έως μέγιστο μέγεθος 530*460mm.
SMT ΑΥΤΟΜΑΤΗ ΚΕΝΟ ΚΑΙ ΦΟΡΤΩΤΗΣ PCB γεμιστήρα
Μοντέλο: VL-XL-TN
Ισχύοντα μεγέθη PCB: 50*80-530*460 (mm)
Μέγεθος γεμιστήρα PCB: 535*530*563 (mm)
Διαστάσεις μηχανής: 2450*1250*1250 (mm)
Βάρος μηχανής: Περίπου.320 κιλά.
Χαρακτηριστικά:
| ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ | |
| Περιγραφή | Αυτή η μονάδα χρησιμοποιείται για την αυτόματη λειτουργία φόρτωσης πλακών διπλής όψης και πλακέτας πομποδέκτη |
| Αριθμός περιοδικού | Άνω Μεταφορέας: 1 γεμιστήρας, Κάτω Μεταφορέας: 2 γεμιστήρας |
| Βήμα ευρετηρίασης | 10.20.30.40mm ή προσδιορίστε |
| Μέγιστη χωρητικότητα PCB | 400 τμχ (PCB πάχους 0,6 mm) |
| Χρόνος κύκλου | Περίπου12 δευτερόλεπτα ή καθορίστε |
| Παροχή ηλεκτρικού ρεύματος | AC1P110V/220V |
| Εξουσία | Μέγιστο 300VA |
| Πίεση αέρα | 4-6 bar, 30lt/min μέγ |
| Ύψος μεταφοράς | 900±20mm (ή προσαρμοσμένο) |
| Κατεύθυνση μεταφοράς | Από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά |
Διάγραμμα Λειτουργίας
